U型チューブソーラーコレクター
1.完全に密閉された流路、高靭性溶接棒、高速熱伝達、耐腐食性、長寿命。
2.二次熱交換U型金属流路、高い熱収集効率、迅速な熱伝達。
3.加圧運転のため、パイプ内に水が流れず、夏は破裂せず、冬は凍結せず、水漏れがありません。
4.建物の統合に合わせて製品のサイズと構造をカスタマイズできます。

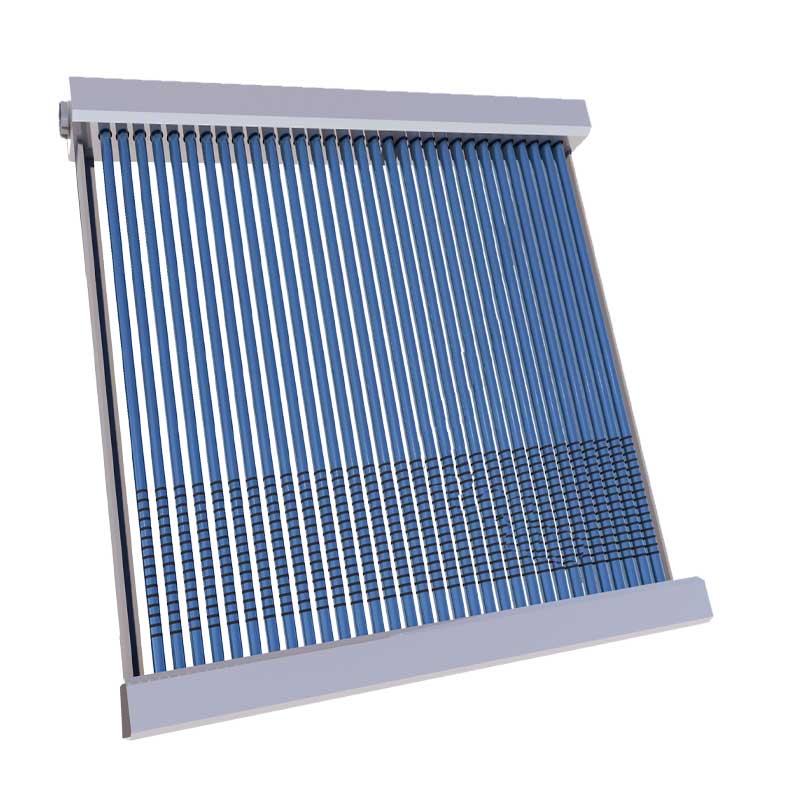

U字管型ソーラーコレクター
U字型は、内部にU字型の銅管を備えた真空管を用いて太陽熱を吸収し、暖房や給湯に利用します。密閉された銅管とアルミニウムフィンを通して太陽光から効率的に熱を抽出します。
コア機能
圧力下で作動し、高級素材で作られています
モジュール式のカスタマイズが可能
高い熱変換性能を実現する設計
主要コンポーネント
フィン：3003耐腐食アルミニウム製で、錆びずに素早く熱を伝導します。
流路：紫色の銅構造により、優れた導電性と腐食保護を実現
溶接ポイント: 高い靭性と確実なシールを提供する銀銅合金ロッドを使用
熱媒体: 周囲の気候に応じて最適な熱挙動に調整されます
理想的な用途

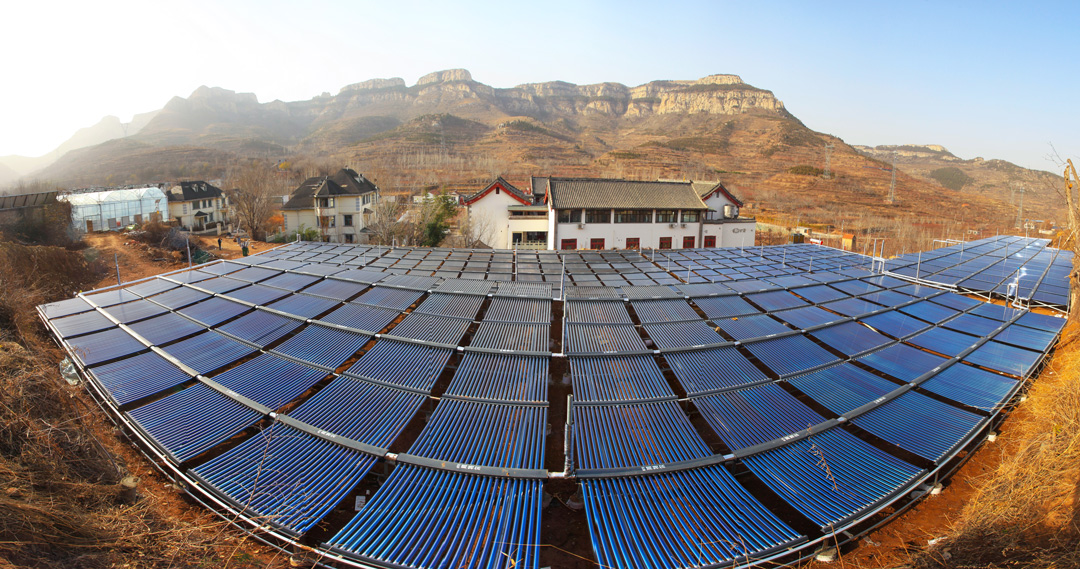

住宅地、商業ビル、教育機関、病院、レクリエーション センターでの大規模な温水および暖房の供給に最適です。
利点
補強溶接による閉ループU型チャネル設計
効率的な二次熱交換構造
圧力環境向けに設計 - 凍結防止、破裂防止
建築統合のためのカスタマイズ可能な寸法
製品仕様
コレクターモデル |
U字管318 |
ユーチューブ395 |
U字管472 |
寸法(mm) |
1720×1936×156 |
2120×1936×156 |
2520×1936×156 |
真空管サイズ |
φ58×1800 |
φ58×1800 |
φ58×1800 |
チューブの数 |
20 |
25 |
30 |
総面積（㎡） |
3.18 |
3.95 |
4.72 |
吸収面積（m²） |
2.00 |
2.50 |
3.00 |
正味重量（kg） |
67 |
86 |
102 |
作動圧力（MPa） |
1.0 |
1.0 |
1.0 |
コネクタのサイズ |
G3/4インチねじ |
G3/4インチねじ |
G3/4インチねじ |
コネクタの数 |
2 |
2 |
2 |
