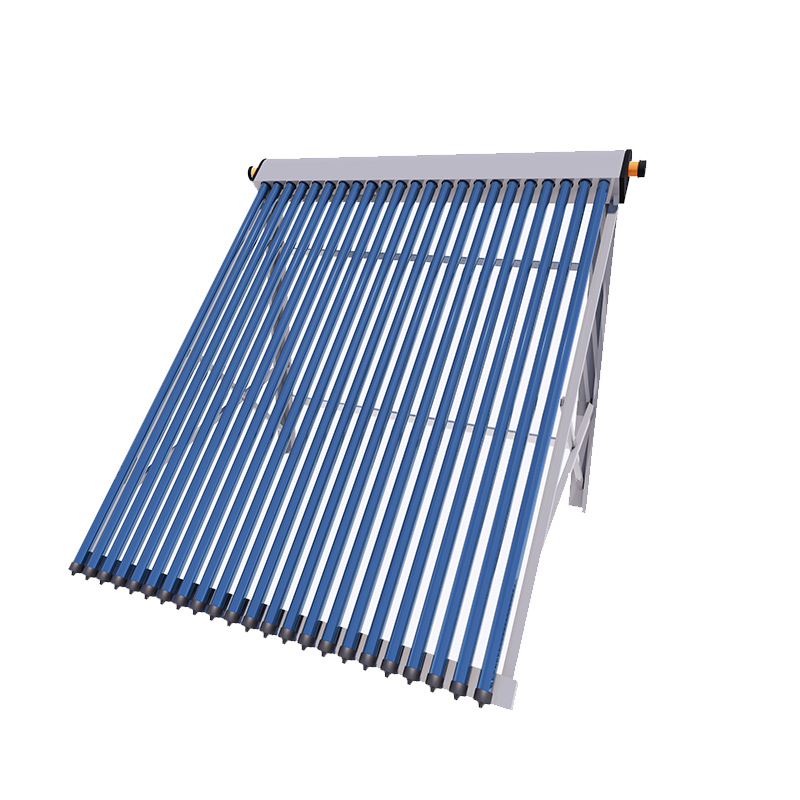

U字管ソーラーコレクター

1. 完全に閉じたランナー、高靭性溶接棒、速い熱伝達、耐腐食性、長寿命

2.二次熱伝達、高効率の集熱、速い熱伝達速度のためのU型金属ランナー。

3. 加圧運転のため、パイプ内に水がなく、夏にパイプが吹き飛んだり、冬にパイプが凍結したり、水漏れが発生したりしません。

4. 建築統合を実現するために製品のサイズと構造をカスタマイズできます。

今コンタクトしてください Eメール電話ワッツアップ

製品詳細

製品紹介:

U字型ソーラーコレクターは、太陽光を給湯、暖房、産業用熱処理などの用途に利用可能な熱エネルギーに変換する高効率太陽熱発電装置です。この先進的なコレクターシステムは、U字型の銅管、高透過率の真空管、フィン付きアルミニウムコレクターボックスで構成されており、これらが連携して熱吸収と熱伝達を最大化します。

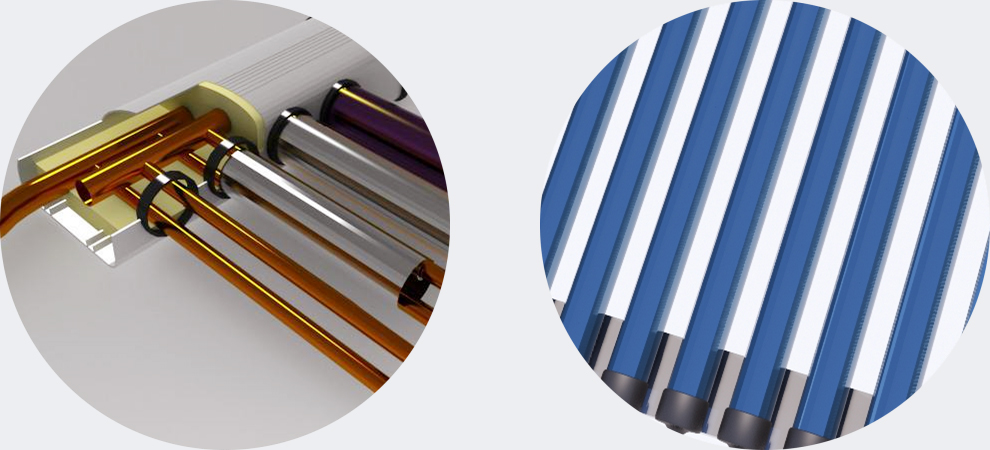

U字型ソーラーコレクターの核となるのは、独自のU字型構造です。太陽光が真空管を通過すると、U字型チューブ内の作動流体が太陽エネルギーを吸収し、マニホールドへと急速に熱を伝導します。この効率的な熱交換システムにより、寒冷地や低照度環境下でも、エネルギー損失を最小限に抑えながら高い熱出力を実現します。

U字型ソーラーコレクターは、耐久性、安定性、メンテナンスの容易さで定評があり、住宅、商業施設、産業施設など、幅広い太陽熱温水プロジェクトに最適です。モジュール設計により、屋上や空き地への設置、既存の太陽熱温水システムへの統合など、柔軟な設置が可能です。

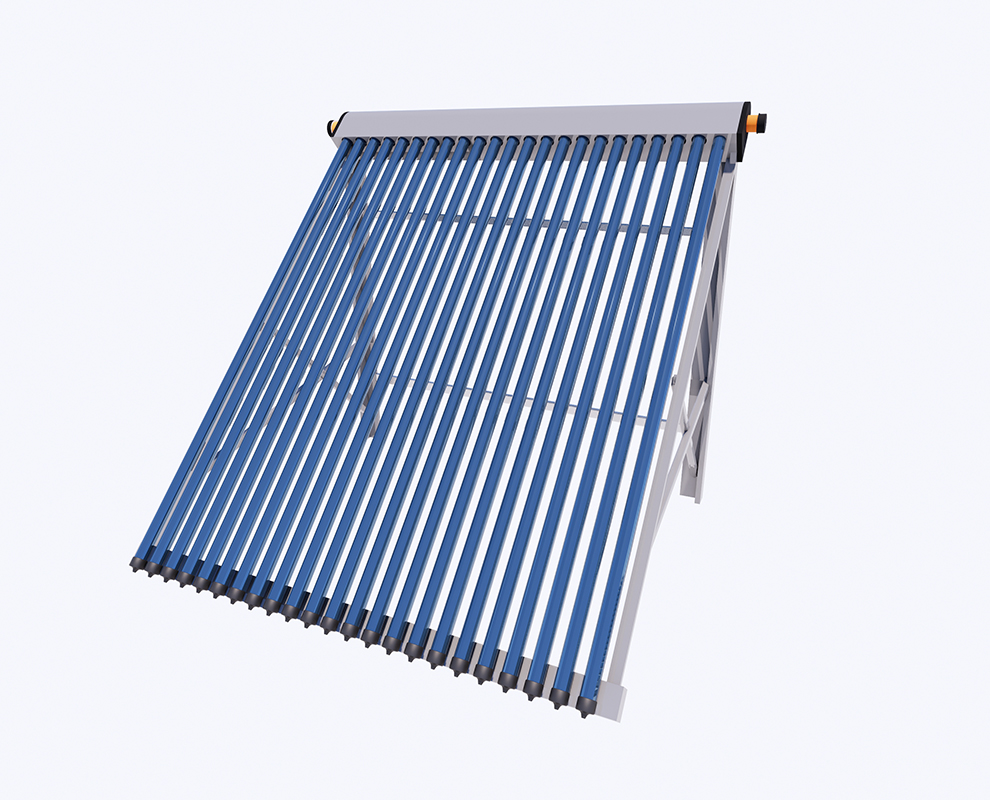

Uチューブソーラーコレクター

製品パラメータ:

コレクターモデル		U字管318	U字管395	U字管472
外形寸法(mm)		1720x1936x156	2120x1936x156	2520x1936x156
真空管仕様		φ58×1800	φ58×1800	φ58×1800
真空管の数		20	25	30
等高線面積(m?)		3.18	3.95	4.72
照明エリア(m?)		2.00	2.50	3.00
正味重量(kg)		67	86	102
作動圧力(MPa)		1.0MPa
インターフェースサイズ		G3/4雄ネジ
ポート数		2個
総熱損失係数		2.252W/(m².K)
最高使用温度(℃)		120℃
ピーク効率		0.701	0.701	0.701
定格効率		0.59	0.59	0.59
定格出力（kW）²	400W/m²	0.34	0.42	0.50
	700W/m²	0.76	0.95	1.62
	1000W/m²	1 18	1.47	1.77
ワーク材料容量（L）		3.84	4.8	5.75

アプリケーションシナリオ:

町、工業団地、ホテル、学校、病院、レクリエーション施設、その他の集中暖房、給湯のニーズに適用可能

製品の利点:

フィン：3003防錆アルミニウム素材

利点：耐腐食性、錆びない、熱伝達が速い

ランナー：銅素材

利点：耐腐食性、高速熱伝達

溶接：銀銅溶接棒

利点：強い靭性、強度、耐腐食性

媒体：周囲温度に応じて異なる熱伝達媒体を選択する

Uチューブソーラーコレクター

会社の強み：

当社は、中国科学院、清華大学、山東科学院を含む7つのトップ研究機関と連携し、太陽エネルギーの応用を従来の「温水」システムから高度な「平板クリーン熱エネルギー」へと移行させることを推進しています。当社は7つの研究開発部門、1つの研究所、1つのアカデミー会員ワークステーション、1つの実験室、そして1つの熱エネルギー研究所を設立しています。当社は、年間7.0GWthの平板型クリーン熱エネルギー設備を生産し、平板型集熱器の生産において世界第2位を誇ります。太陽光スペクトル選択吸収コーティングのコア技術と専用生産ラインを有し、コア材料においては業界トップクラスの市場シェアを誇ります。

同社は、国家ハイテク企業、山東省の「専門型新」企業、山東ガゼル企業として認定され、山東省院士ワークステーション、山東省企業テクノロジーセンターなどの栄誉を受けています。

Uチューブソーラーコレクター
